오늘은 엘지유플러스에서 패키지로 판매하는 제품중에 임대단말? 이란 태그가 붙은 IoT 멀티탭 에 사용설명서를 정리하고 자료공유를 해봅니다.

이렇게 생각 박스에서 꺼내서 엘지유플러스 기사분이 들고 오는제품입니다. 어떤 내용들이 있는지 정리해 봅니다.

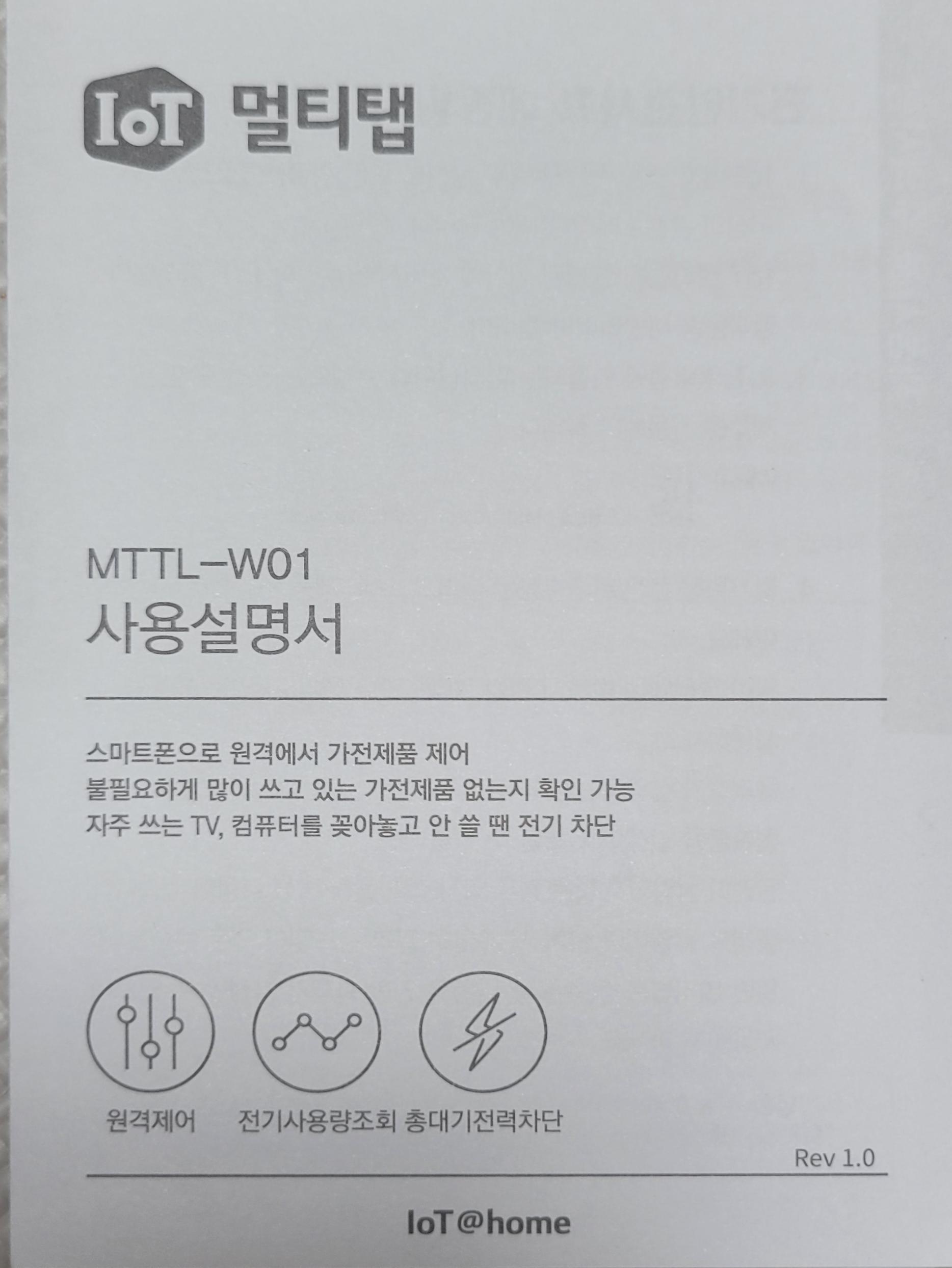

모델명 : MTTL-W01

스마트폰으로 원격에서 가전제품 제어
불필요하게 많이 쓰고 있는 가전제품 없는지 확인가능
자주 쓰는 TV, 컴퓨터를 꽂아놓고 안쓸 땐 전기차단

전기안전사고 예방법

1. IoT 멀티탭은 반드시 벽부콘센트 또는 정격용량 220V/16A 이상의 콘센트에 연결해야 합니다.

2. IoT 멀티탭에 연결된 기기의 소비전력의 합이 IoT 멀티탭의 정격용량 미만이어야 합니다.

3. IoT 멀티탭에 연결되는 멀티탭이나 콘센트는 KC인증 받은 제품을 사용해야 합니다.

4. 헐거워진 콘센트나 손상된 플러그, 노후제품 연결하여 사용하지 마세요.
일반 멀티탭은 반드시 접지(그라운드) 안전바가 있는 제품을 사용하세요.

플러그가 삽입되는 홈의 깊이가 낮거나 없는 제품의 경우 접촉불량 발생이 일어날 수 있습니다.

완전히 삽입되지 않은 경우 접촉불량 발생위험이 있습니다.

플러그 삽입이나 탈거 시 유난히 걸리는 느낌이 적은 콘센트나 일반 멀티탭은 접촉불량/발열로 인한 화재가 발생할
수 있으니 사용하지 마세요.

주의사항

IoT 멀티탭에 연결된 기기의 사용전력 합계가 정격용량(16A) 3,500W를 초과하여 사용시 과부하 차단기능으로 예고없이 전원을 차단합니다. 예) 에어컨, 광파오븐, 세탁기 등의 고용량 특정모델을 동시 사용시 제품에 심한충격이 가해질 경우
고장의 원인이 될 수 있습니다.

IoT 멀티탭에 연결된 가전플러그를 무리하게 잡아빼지 마세요. 고장의 원인이 될 수 있습니다.

항시 사용되는 가전제품의 경우 전원 OFF에 충분히 주의하세요. (예:냉장고, 정수기 등등)

변질 및 오염의 원인이 될 수 있습니다.

제품이 침수되었을 경우에는 반드시 서비스센터에 문의해 주세요.

이 기기는 사용중 전파혼신 가능성이 있으며, 타 기기로부터 유해한 혼신을 받을 수 있습니다.

기기 근처에 콘센트가 있어야 하고 콘센트에 쉽게 접근할 수 있어야 한다.

안전수칙

비정상적인 상황으로 제품 사용시 고장의 원인이 됩니다.

실내에서 사용하며 외부, 야외에서 사용을 자제합니다.

감전의 위험이 있으니 젖은 손 또는 걸레로 만지지 마세요.

사용시 전원플러그가 흔들리지 않도록 콘센트 안쪽 끝까지 정확히 꽂아주시고, 뺄때 무리한 힘을 주지 마세요.
접속이 불완전한 경우 화재발생의 위험이 있습니다.

가스가 누출될 수 있는 곳에는 제품을 설치하지 마세요.

전원이 연결된 상태에서 제품을 열거나 개조하지 마세요.

전원이 연결된 상태에서 제품을 열거나 개조하지 마세요. 감전 및 화재의 위험이 있습니다.

제품 내부에 이상한 소리, 타는냄새, 연기가 날 경우 즉시 사용을 멈추세요.

물기 및 습기가 있는 곳에서 사용하지 마세요.

본 제품을 상온 40℃ 이상의 장소에서 사용하지 마세요.

제품사양

크기 : 가로 : 298.6mm, 세로 : 73.5mm, 높이 : 41.9mm
정격 : 16A, 250V ~
작동시 소비전력 : 최대 0.85W
차단시 소비전력 : 최대 0.75W
과부하 차단전류 : 16A 초과
대기전력 차단방법 : 부하감지형
권장 사용온도 : 0℃ ~ 40℃ (실내)
통신방식 : WiFi
전송속도 : 최소 1Mbps(IEEE 802.11bgn)
변조방식 : OFDM
주파수 : 2,412~2,472 MHz (802.11b/g/n HT20), 2,422~2,462 MHz (802.11n HT40)
채널수 : 13개
공중선 전력 : 200mW 이하

B급기기 (가정용 방송통신 기자재) 본 제품은 가정용(B급) 전자파 적합기기로서 주로 가정에서 사용하는 것을 목적으로 하며, 모든 지역에서 사용할 수 있습니다.

제품명 : 콘센트(직류전원장치)
모델명 : MTTL-W01
기자재 명칭 : 대기전력 자동차단
콘센트용 무선기기 (2.4GHz)

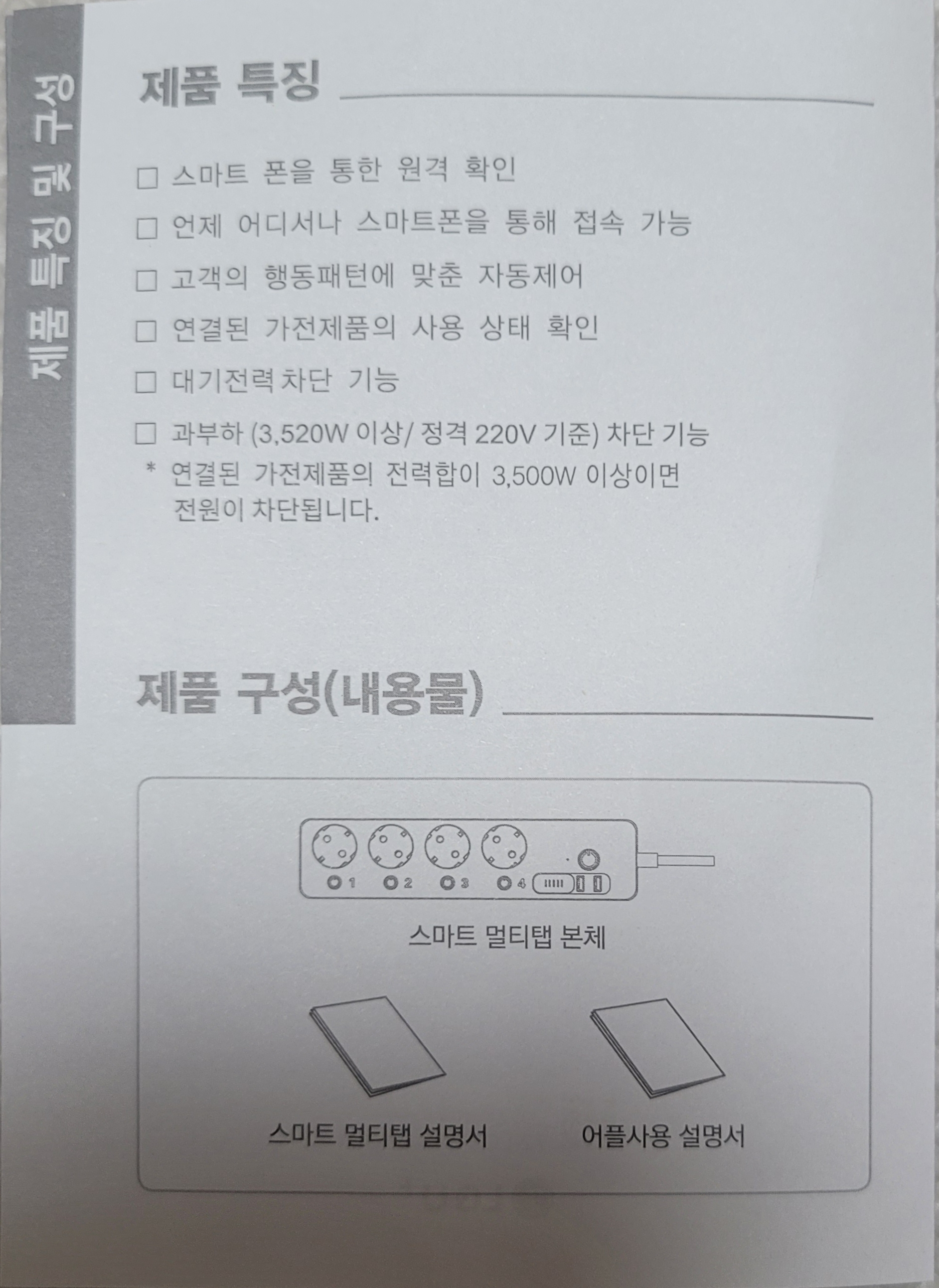

제품의 특징

스마트폰을 통한 원격확인

언제 어디서나 스마트폰을 통해 접속가능

고객의 행동패턴에 맞춘 자동제어

연결된 가전제품의 사용상태 확인

대기전력차단 기능

과부하 (3,520W 이상/정격 220V 기준) 차단기능

제품명칭 및 설치

전기콘센트에 설치하세요.
습기가 많은 장소 또는 젖은 손으로 설치하지 마세요

1. 전원버튼
켜짐(ON) : 녹색점등
꺼짐(OFF) : 적색점등
제품 초기화하기 : 버튼 10초간 누름

2. 4개의 가전제품을 연결하고 개별제어 할 수 있스비다.

3. USB 충전포트

4. 상태 LED

제품 연결하기

1. 멀티탭을 전원에 연결 후에 'IoT@home 앱 사용설명서'를 참조하여 연결을 시도합니다.

2. 이 때 멀티탭 상태 LED가 5초동안 점멸되면서 AP와 연결을 시도하고 완료되면 상태LED가 오프됩니다.

3. 연결 실패시 '제품해체(초기화)하기'를 시도한 후 다시 1번부터 반복 시도합니다.

제품 해제(초기화)하기

1. 통합 전원 버튼을 10초이상 누르고 점멸이 시작되면 손을 땝니다.

2. 상태 LED가 6번 점멸된 후 해체(초기화) 완료됩니다. 제품 초기화 상태 : 상태 LED가 3초 간격으로 깜박이는 상태.

제품상태 이해하기

1. 제품연결 : 멀티탭이 AP와 정상 연결되어 통신이 가능한 상태.

2. 제품 해체(초기화)하기 : 멀티탭과 AP의 통신연결이 끊어지고 설정이 최초상태로 복원.
